SND/E/G系列4級安全光幕

特點：◆通過CE安全4級認證;◆規格型號齊全，安裝方便，接線簡單;◆完善的自檢、互檢功能;◆抗電磁、光干擾能力強;◆抗振性強，防水、防塵性能優越;◆具有工作狀態、接線、故障指示及輔助對光功能;◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出);◆具備EDM、輔助輸出功能。技術參數：保護...

產品詳情

特點：

◆通過CE安全4級認證;
◆規格型號齊全，安裝方便，接線簡單;
◆完善的自檢、互檢功能;
◆抗電磁、光干擾能力強;
◆抗振性強，防水、防塵性能優越;
◆具有工作狀態、接線、故障指示及輔助對光功能;

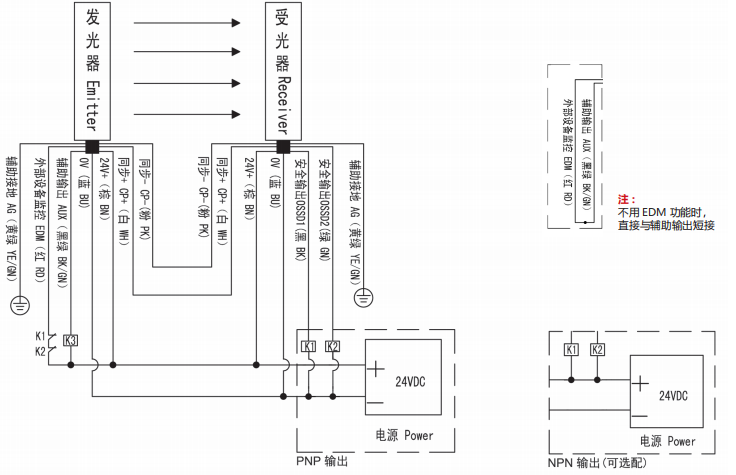

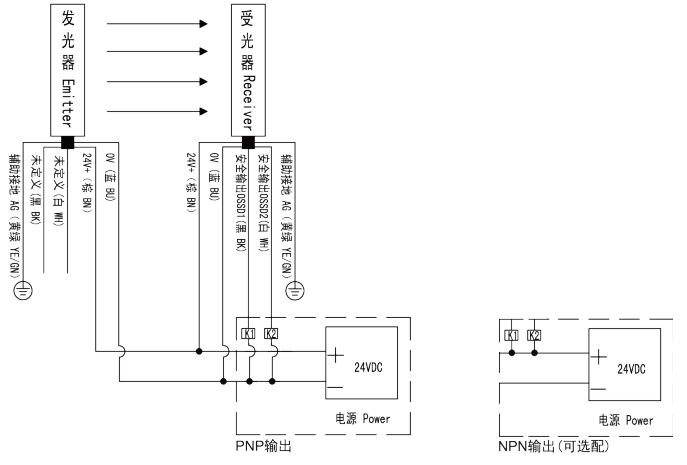

◆具有安全監控的雙路PNP輸出(可定制雙路NPN輸出);
◆具備EDM、輔助輸出功能。

技術參數：

保護長度	D: 0~8000mm; G: 0-10000mm(標準)	E: 0~20000mm(標準), G: 0~40000mm(超長）
光軸間距	20mm, 40mm, 80mm,160mm,320mm	20mm, 40mm, 80mm,160mm,320mm
檢測精度	30mm, 50mm, 100mm,180mm,340mm	40mm, 60mm, 100mm,180mm,340mm
保護高度	光軸間距×(光束數-1)
工作電源	DC12V~24V
工作電流	<200mA
負載電流	<200mA
響應時間	<20ms
診斷覆蓋率	>99%
平均無危險故障時間	200a
安全等級	PL e (EN ISO 13849)
防護等級	IP65
工作溫度	–10°C ~ +55°C
環境濕度	20°C, RH ≤85%
抗光干擾	10000Lux (入射角≥ 5°)
抗振動	頻率:10~55Hz, 振幅:0.35mm

選型表：

L:傳感器高度, H:保護高度；H1=47mm,第一束光與下端蓋距離

光軸間距20mm				光軸間距40mm				光軸間距80mm
規格	光束	H	L	規格	光束	H	L	規格	光束	H	L
SND0820	08	140	210	SND0440	04	120	210	SND0280	02	80	210
SND1020	10	180	250	SND0640	06	200	290	SND0380	03	160	290
SND1220	12	220	290	SND0840	08	280	370	SND0480	04	240	370
SND1420	14	260	330	SND1040	10	360	450	SND0580	05	320	450
SND1620	16	300	370	SND1240	12	440	530	SND0680	06	400	530
SND1820	18	340	410	SND1440	14	520	610	SND0780	07	480	610
SND2020	20	380	450	SND1640	16	600	690	SND0880	08	560	690
SND2220	22	420	490	SND1840	18	680	770	SND0980	09	640	770
SND2420	24	460	530	SND2040	20	760	850	SND1080	10	720	850
SND2620	26	500	570	SND2240	22	840	930	SND1180	11	800	930
SND2820	28	540	610	SND2440	24	920	1010	SND1280	12	880	1010
SND3020	30	580	650	SND2640	26	1000	1090	SND1380	13	960	1090
SND3220	32	620	690	SND2840	28	1080	1170	SND1480	14	1040	1170
SND3420	34	660	730	SND3040	30	1160	1250	SND1580	15	1120	1250
SND3620	36	700	770	SND3240	32	1240	1330	SND1680	16	1200	1330
SND3820	38	740	810	SND3440	34	1320	1410	SND1780	17	1280	1410
SND4020	40	780	850	SND3640	36	1400	1490	SND1880	18	1360	1490
SND4220	42	820	890	SND3840	38	1480	1570	SND1980	19	1440	1570
SND4420	44	860	930	SND4040	40	1560	1650	SND2080	20	1520	1650
SND4620	46	900	970	SND4240	42	1640	1730	光軸間距160mm
SND4820	48	940	1010	SND4440	44	1720	1810	規格	光束	H	L
SND5020	50	980	1050	SND4640	46	1800	1890	SND02160	02	160	290
SND5220	52	1020	1090	SND4840	48	1880	1970	SND03160	03	320	450
SND5420	54	1060	1130	SND5040	50	1960	2050	SND04160	04	480	610
SND5620	56	1100	1170	SND5240	52	2040	2130	SND05160	05	640	770
SND5820	58	1140	1210	SND5440	54	2120	2210	SND06160	06	800	930
SND6020	60	1180	1250	SND5640	56	2200	2290	SND07160	07	960	1090
SND6220	62	1220	1290	SND5840	58	2280	2370	SND08160	08	1120	1250
SND6420	64	1260	1330	SND6040	60	2360	2450	SND09160	09	1280	1410
SND6620	66	1300	1370	SND6240	62	2440	2530	SND10160	10	1440	1570
SND6820	68	1340	1410	SND6440	64	2520	2610	SND11160	11	1600	1730
SND7020	70	1380	1450	SND6640	66	2600	2690	SND12160	12	1760	1890
SND7220	72	1420	1490	SND6840	68	2680	2770	光軸間距320mm
SND7420	74	1460	1530	SND7040	70	2760	2850	規格	光束	H	L
SND7620	76	1500	1570	SND7240	72	2840	2930	SND02320	02	320	450
SND7820	78	1540	1610					SND03320	03	640	770
SND8020	80	1580	1650					SND04320	04	960	1090
SND8220	82	1620	1690					SND05320	05	1280	1410
SND8420	84	1660	1730
SND8620	86	1700	1770
SND8820	88	1740	1810
SND9020	90	1780	1850
SND9220	92	1820	1890
SND9420	94	1860	1930
SND9620	96	1900	1970
SND9820	98	1940	2010
SND10020	100	1980	2050
