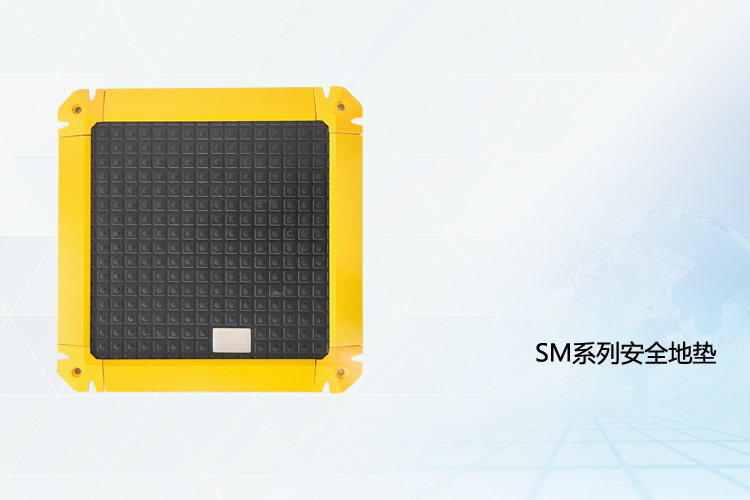

SM系列安全地墊
特點：◆冗余設計，安全可靠，對于地墊信號電纜短路、斷路均可有效檢出；◆具有抗沖擊、抗車輪碾壓、耐各種酸、堿、鹽等化學物質腐蝕的優良性能；◆配置專用控制器，最大可拼接10m2；◆多種規格可供選擇，也可定制成各種異型；◆符合EN1760-1標準的要求，與安全控制SM3P2A1B24配合使用，達到ENISO1...
特點：
◆ 冗余設計，安全可靠，對于地墊信號電纜短路、?斷路均可有效檢出；
◆ 具有抗沖擊、抗車輪碾壓、耐各種酸、堿、鹽等化學物質腐蝕的優良性能；
◆ 配置專用控制器，最大可拼接10m2；
◆ 多種規格可供選擇，也可定制成各種異型；
◆ 符合EN1760-1標準的要求，與安全控制SM3P2A1B24 配合使用，達到EN ISO 13849?性能等級PL d。
參數：
?
地墊：
| 系列 | H系列 |
| 地墊厚度 | 14mm |
| 最大靜止承受壓力 | 200 Kg/m2 |
| 觸發力 | ≥200N |
| 響應時間 | ≤2.5ms |
| 材質 | NBR (丁晴橡膠） |
| 機械壽命 | >100萬次 |
| 使用環境溫度 | 0℃~60℃ |
| 無效區域 | ≤ 50mm |
| 線纜長度 | 2m |
| 適用標準 | EN1760-1 |
| 防護等/Protection level | IP65 |
控制器：
| 型號 | SM3P2A1B24 |
| 輸入電壓? | 24V DC |
| 安全等級 | PL d |
| 電壓容差 | ±10% |
| 工作溫度 | -10~+55℃ |
| 儲存溫度 | -40~+85℃ |
| 功耗 | <3W |
| 防護等級 | IP50 |
| 輸出方式 | 2NO+1NC |
| 最大切換容量? | AC-15,5A/250? DC-13,6A/24V |
| 抗干擾等級 | IEC61131-3 |
| 觸點熔絲保護 | 5AT或6AF |
| 耐電壓等級 | AC 1890V 50/60Hz 1min |
| 響應時間 | <30ms |
| 導線截面積 | 0.2 - 2.5mm2 |
| 適用標準 | EN ISO 13849-1, EN1760-2，EN 61000-6-2, EN 61000-6-3 |
| 接線端的扭矩設置 | 0.5Nm |
| 尺寸 | 96(L)×22.5(W)×116(H)mm |
| 振動要求 | EN 60068-2-6? |
| 環境符合 | EN 60068-2-78 |
型號：
| ?型號 | 長（L） | 寬（W） |
| SMH-300-300 | 300 | 300 |
| SMH-400-400 | 400 | 400 |
| SMH-500-250 | 500 | 250 |
| SMH-500-400 | 500 | 400 |
| SMH-500-500 | 500 | 500 |
| SMH-600-400 | 600 | 400 |
| SMH-750-250 | 750 | 250 |
| SMH-750-500 | 750 | 500 |
| SMH-750-750 | 750 | 750 |
| SMH-1000-250 | 1000 | 250 |
| SMH-1000-500 | 1000 | 500 |
| SMH-1000-750 | 1000 | 750 |
| SMH-1000-1000 | 1000 | 1000 |
| SMH-1500-500 | 1500 | 500 |
| SMH-1500-750 | 1500 | 750 |
| SMH-1500-1000 | 1500 | 1000 |
